Что это такое. Какие они бывают. Как выбрать.
Часто наши Заказчики и клиенты просят предоставить термопрофиль паяльной пасты «Радиант».
На сайте компании где находится техническое описание паяльной пасты представлен рекомендуемый термопрофиль (в зависимости от сплава металла припоя), но как показывает опыт и практика его всегда необходимо подбирать и настраивать индивидуально для каждого монтируемого изделия. Давайте рассмотрим подробнее данный вопрос.
Что такое термопрофиль оплавления паяльной пасты.
Термопрофиль оплавления паяльной пасты (далее Термопрофиль) — это температурно-временная характеристика процесса пайки радиоэлементов на печатную плату. Она представляет собой зависимость температуры нагрева в рабочей зоне печи от времени нагрева.
Классически термопрофиль включает несколько зон или этапов нагрева печатной платы и компонентов:
1. Предварительный нагрев. Печатная плата нагревается от температуры окружающей среды (комнатные условия) до точки активации флюса в паяльной пасте.
2. Стабилизация. Предназначена для равномерного прогрева всех участков платы и всех компонентов, а также для активации флюса.
3. Оплавление. Температура поднимается до точки расплавления припоя для образования паяного соединения.
4. Охлаждение. Плата и компоненты охлаждаются до затвердевания припоя и образования твёрдых соединений.
Приведем виды рекомендуемых термопрофилей:

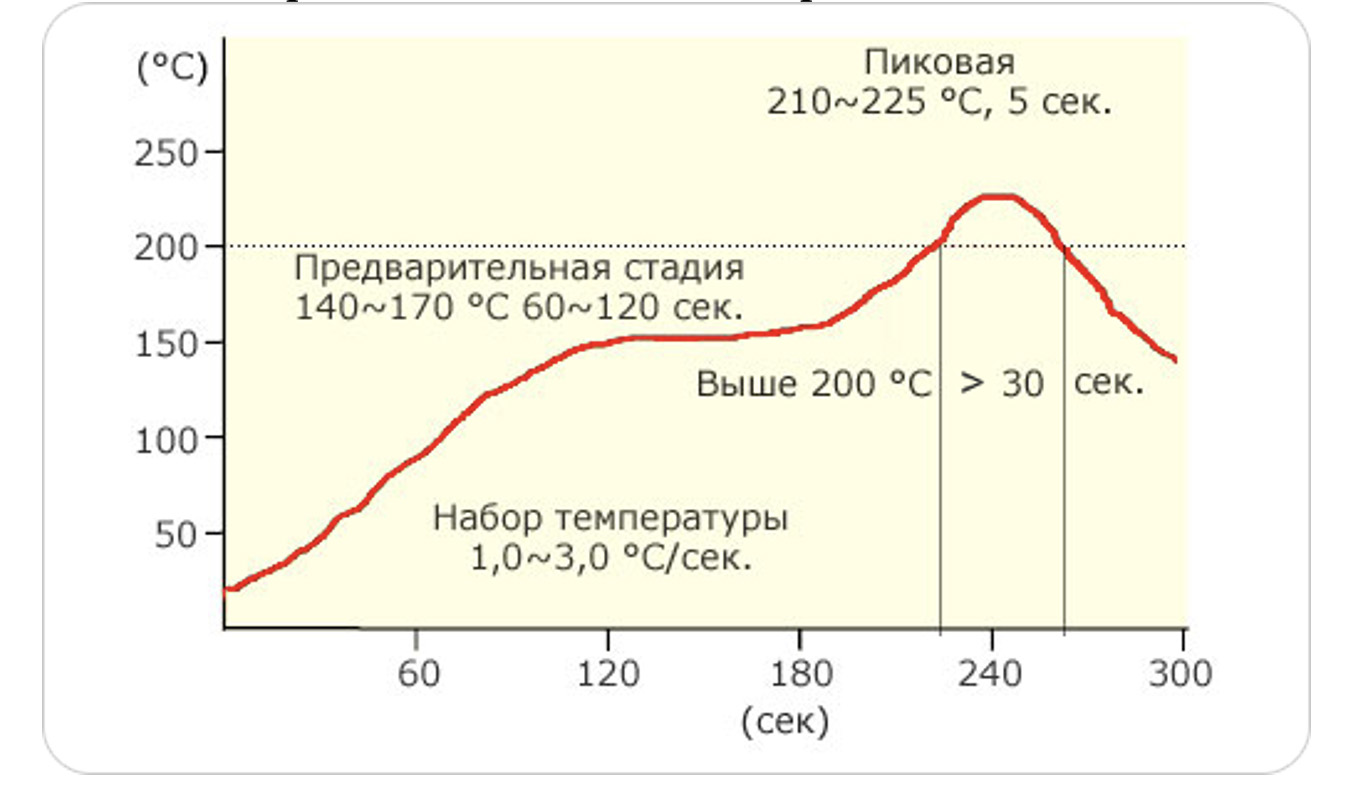

Свинец содержащая паяльная паста серии Радиант ПП

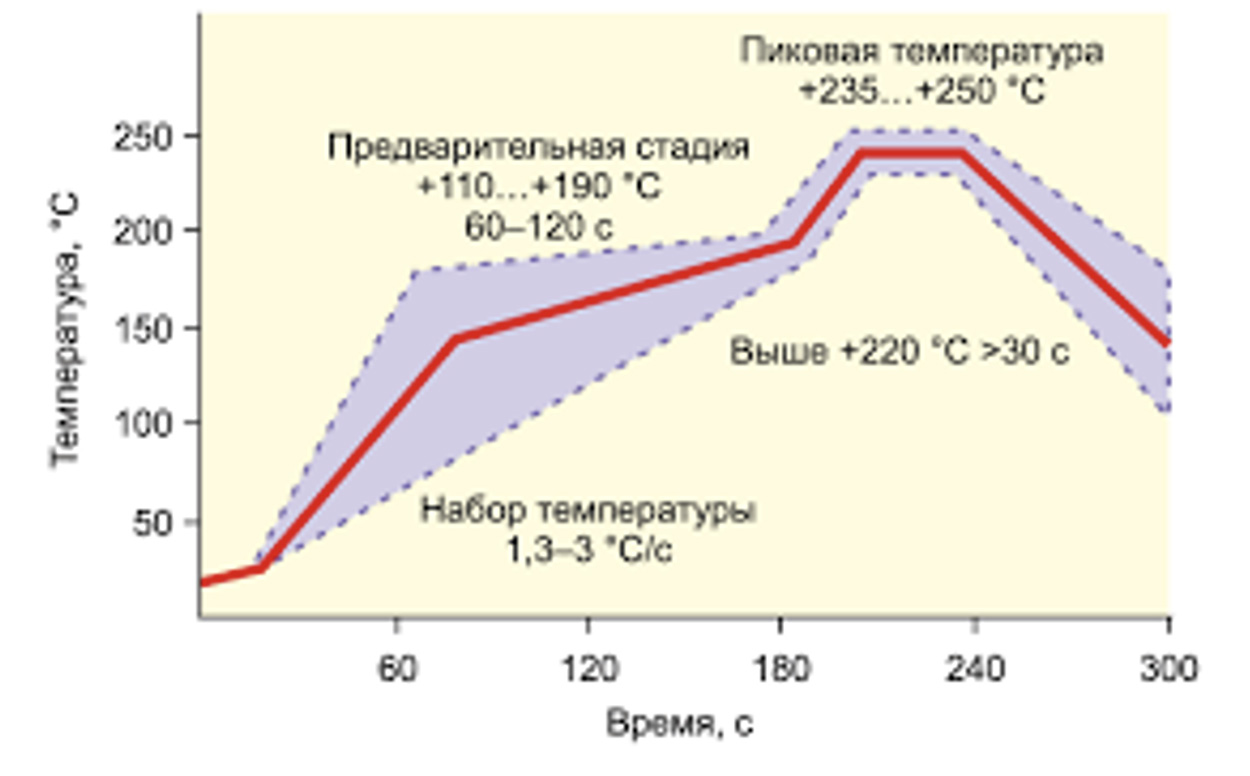

Бессвинцовая паяльная паста серии Радиант ПП LF
Виды термопрофилей.
Обычно выделяют два основных вида термопрофилей для оплавления паяльных паст RSS и RTS:
- RSS (Ramp – Soak – Spike) «Наклон – Выдержка – Пик» его еще называют «ступенчатым», это вызвано его видом, так как на графике можно увидеть относительно прямую и длительную линию «выдержки» - ступень, температура на данном участке практически не меняется в течении некоторого времени.
- RTS (Ramp – To – Spike) «Наклон – Пик» данный термопрофиль называют «линейным», так как на графике этого профиля отсутствует «Выдержка» и стадия нагрева представляют собой практически прямую линию.
Как выбирают термопрофиль.
Выбор типа применяемого термопрофиля определяется многими факторами: задействованным технологическим оборудованием, материалом и конструктивом печатной платы, видом и типом используемых электро- радиодеталей и компонентов, составом паяльных паст. Окончательная корректировка температурного профиля производится технологом исходя из нескольких тестовых «прогонов» печатной платы в печи оплавления и анализом полученных результатов качества пайки. Более подробно узнать как настроить термопрофиль Вы можете прочитав статью здесь:
Если у Вас возникают технические вопросы по продукции, необходимо получить консультацию по применению и выбору материала для пайки, настройке технологического оборудования. Вы их можете задать по электронной почте Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. или позвонив также по телефону +7 495-135-26-25.
