По результатам запросов наших заказчиков нами был разработан состав свинецсодержащей паяльной пасты в шприц дозаторах для локального нанесения (дозирования) на печатную плату.
Приведём её технические характеристики и описание. Паста изготавливается в соответствии ТУ 20.59.59-001-30242108-2021, основным отличием от паяльных паст для трафаретной печати (упаковка - банка 0,5 кг) является: процентное содержание флюса, его компонентов и вязкость паяльной пасты.
|
Наименование паяльной пасты |
Состав сплава припоя и упаковка |
Тип паяльной пасты (дисперсность) |
|
Радиант ПП 62,1/36/1,9–4–Д1 Полное наименование, пример записи в конструкторской документации: Радиант ПП 62,1/36/1,9–4–Д1, дисп. 4 (20-38 мкм), Шпр./дозатор 10СС/40гр |
Sn62,1/Pb36/Ag1,9 *По предварительному заказу возможно изготовление других сплавов. Стандартная фасовка шприц10СС. * По предварительному заказу возможна фасовка в шприцы: 5, 30,50,100СС. |
4 (20-38 мкм) *По предварительному заказу возможно изготовление пасты 3 типа. |
Описание:
Паста изготавливается и поставляется в шприц-дозаторе, предназначена для конструкционной и монтажной пайки различных материалов, узлов и блоков радиоэлектронной аппаратуры и изделий микроэлектроники. Применяются для ручного, автоматизированного или механизированного поверхностного монтажа методом локального нанесения (дозации), изготавливаются на основе слабо активированных флюсов и шариков припоя металлов.
Данные пасты не требуют отмывки ("No Clean"). Однако смонтированные печатные узлы могут быть эффективно отмыты от остатков флюсов после пайки с применением специализированных промывочных жидкостей и последующей отмывкой в деионизованной воде. Отмывку проводит в автоматизированных или механизированных установках, а также в ультразвуковых ваннах согласно инструкциям по эксплуатации и технологической документации на изделие.
Важно: Гарантийный срок хранения – 9 месяцев с даты изготовления. Хранение производится в закрытых складских помещениях в индивидуальной таре на стеллажах или полках «носиком» вниз при температуре от плюс 0 до плюс 10°С.
Основные технические характеристики:
|
Параметр |
Значение / Соответствие стандарту |
|
Форма частиц |
Сферическая |
|
Дисперсность, размер частиц (мкм) |
Тип 4 (20-38 мкм) Соответствует стандарту J-STD-006 |
|
Температура плавления сплава (°C) |
179°C (Солидус, Ликвидус) |
|
Сопротивление изоляции остатков флюса (Ом) |
Не менее 10 11 |
|
Тип флюса |
ROL Соответствует стандарту J-STD-004 (содержание галогенов в флюсе 0,02±0,01%) |
|
Массовая доля флюса (%) |
12±1 |
|
Вязкость (Pa.s) |
90±30 Малькольм PCU-205: 10 Об/мин; 3 мин |
|
Коррозия медной пластины |
Соответствует /Стандарт IPC-TM-650/JIS Z3284-4 |
|
Время жизни после нанесения |
Не менее 12 часов |
|
Время хранения (Срок годности), при температуре от 0 до 10 °C: |
Не менее 9 месяцев |

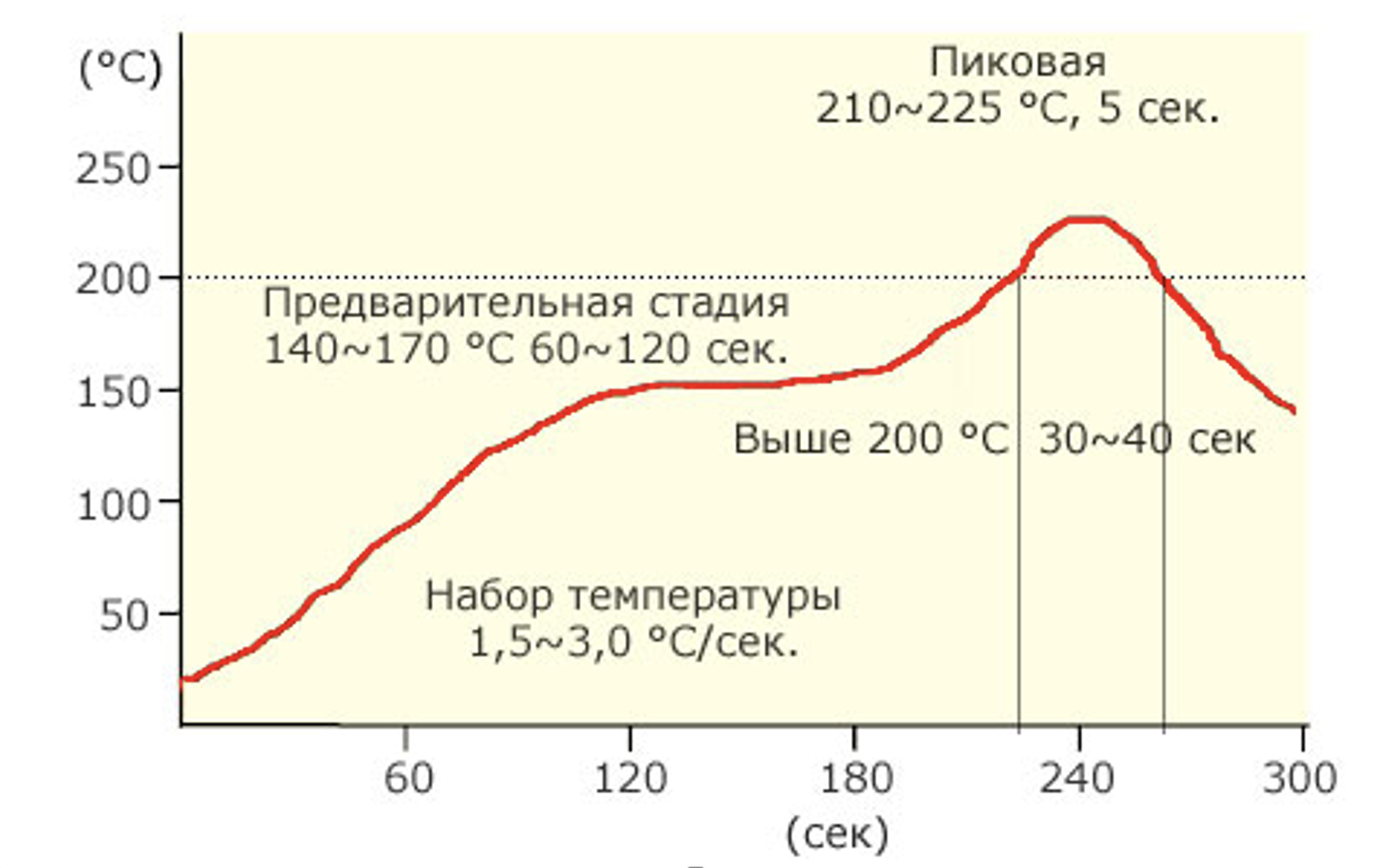

Рекомендуемый термопрофиль:
Меры предосторожности:
Предназначено только для промышленного применения! При использовании паяльных паст избегать их контакта с кожей и слизистыми оболочками! При случайном контакте с кожей необходимо тщательно вымыть руки с мылом. Во время оплавления (пайки) избегать вдыхания паров! Использовать только при наличии адекватной вентиляции!
По количеству продукции на складе, стоимости, а также в случае технических вопросов звоните +7 495-135-26-25 или пишите нам на почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..
